退出登錄漳浦，一個福建漳州市的沿?？h城，介于北緯23°43′—24°21′，東經117°24′—118°02′之間，東接廈門，南臨汕頭，與臺灣相隔，一衣帶水。作為一個千年古縣，人口大縣，2017年，入選為國家重大市政工程領域PPP創(chuàng )新工作重點城市。由于人口多、歷史久，宅基地建筑錯綜復雜，層次不齊，要推進市政工程創(chuàng )新，必須得采用先進的測量方法，完成前期宅基地確權，后續的城市建設規劃的任務。
武漢天際航的新型攝影測量系統方案，在此項目中得以有效的利用。
漳浦宅基地攝影測量項目，確定1：500大比例尺測圖，成立的項目小組中，由飛行技術人員1人，外業測量人員2人，內業編輯人員4人組成。

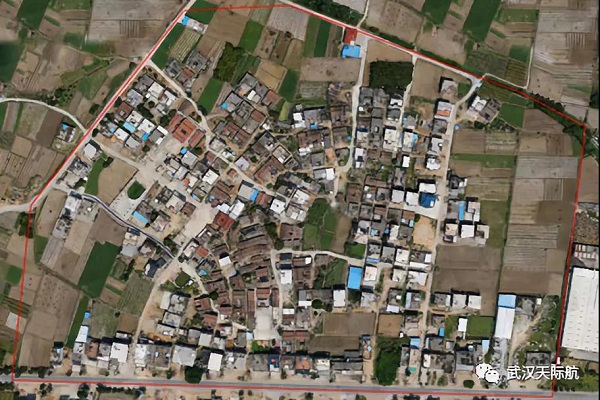

項目成員收集了許多資料，包括項目背景和要求，確定了初步的技術方案。在確定測區面積約0.25平方公里內，采用無人機航空傾斜攝影，影像自動三維建模，內業建模修飾和測圖，成果精度檢核入庫這樣一套天際航生產體系流程，來完成項目任務。

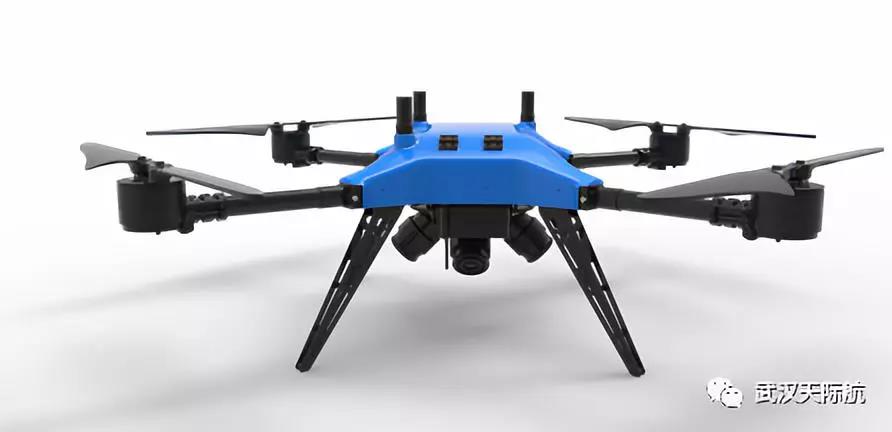

漳浦項目在小范圍復雜區域飛行，項目成員決定采用D400四旋翼無人機。其四旋翼設計，兼顧了效率和安全性，D400能夠空載懸停75分鐘，帶載近50分鐘，有效的提高了旋翼機的作業面積。
飛行控制模式可采用全自主或遙控的方式，遙控信號有效距離為800m。帶自動駕駛儀，可根據飛行計劃自動糾正和調整航線。
PPK模塊采用比遜UAV-BX381-PPK系統，基于高精度 GNSS接收機及衛星天線，支持 DBS、GPS、GLONASS 三系統定位，后處理水平精度 5cm，高程精度為10cm。
傾斜相機采用Motoar SkyQ5III五相機傾斜攝影測量系統，定焦鏡頭（焦距可根據現場拍攝情況進行更改），APS-C畫幅，相機控制曝光方式支持定時、定距曝光。
按照1：500高精度大比例尺要求，結合測區實際地理情況，項目成員決定設計地面分辨率為0.015米。設計飛行高度為50 米，航向重疊度為80%，旁向重疊度為80%。最終在測區0.25平方公里內，采集航攝影像5218張。
像控點測量，在本測區范圍內獲取25個點位相控信息，采用動態RTK進行平面坐標和高程測量。
項目成員分別對航飛影像，POS數據，飛行質量，控制點進行采集數據進行質量檢查。在確定采集數據到達國家標準規范后，將預處理好的原始相片及POS數據列表匹配好，進入天際航自動建模DP-Smart處理系統，完成定向處理。
接下來就是空三加密，將設置好傾斜影像與POS 數據的對應關系后，導入DP-Smart 進行空三加密操作。過程中，他們發現整體匹配連接點，空三格網初步形成正確率在80%以上！為了進一步提高精度，項目成員除了對于加密點不穩定、精度不高的格網，通過空三殘差報告，進行人工干預處理，還加入控制點，以保證模型成果的絕對精度。
在經過對DSM提取，地物三維幾何和紋理信息提取后，最終由天際航自動建模軟件DP-Smart輸出obj、osg(osgb)等實景三維模型，兼容各種主流GIS應用平臺，滿足本地訪問或基于互聯網的遠程訪問瀏覽。

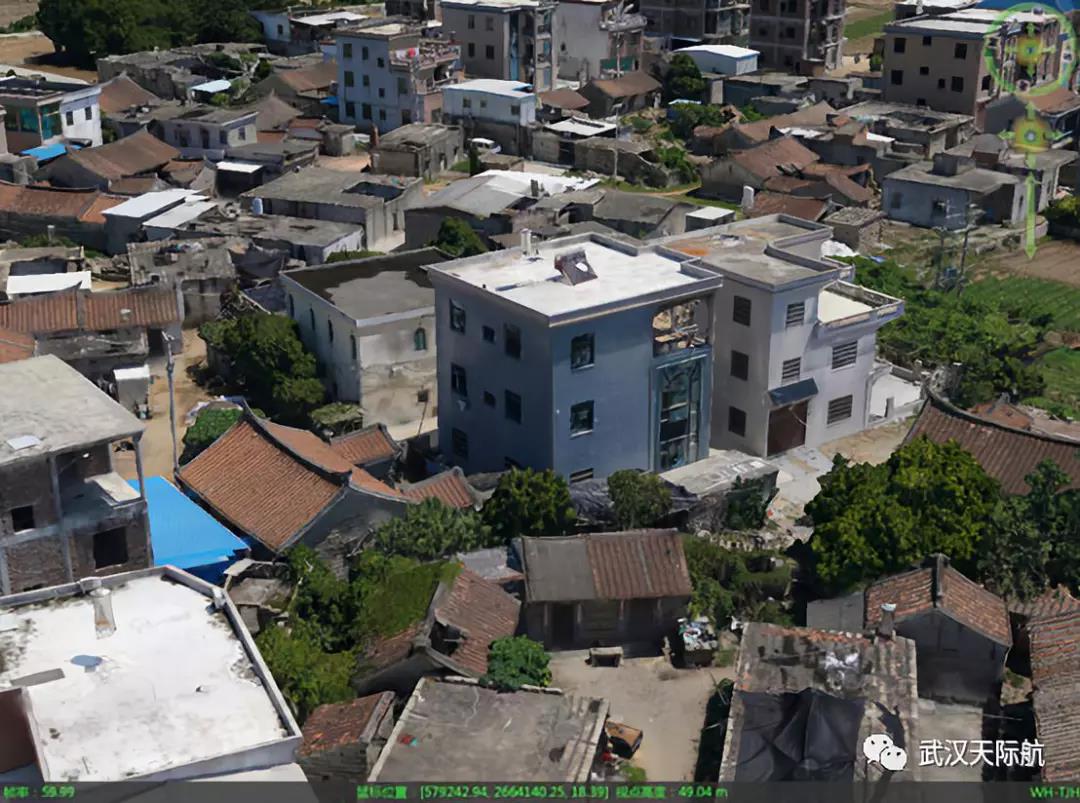

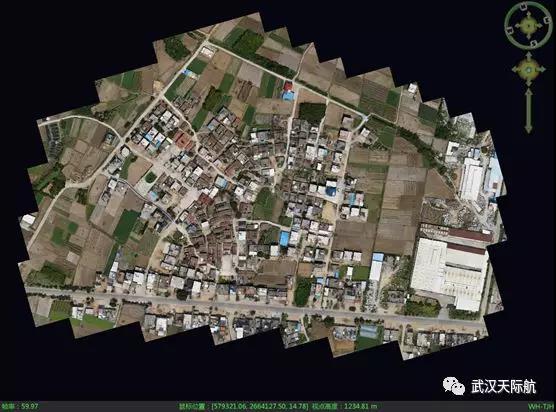

測區實景三維模型成果

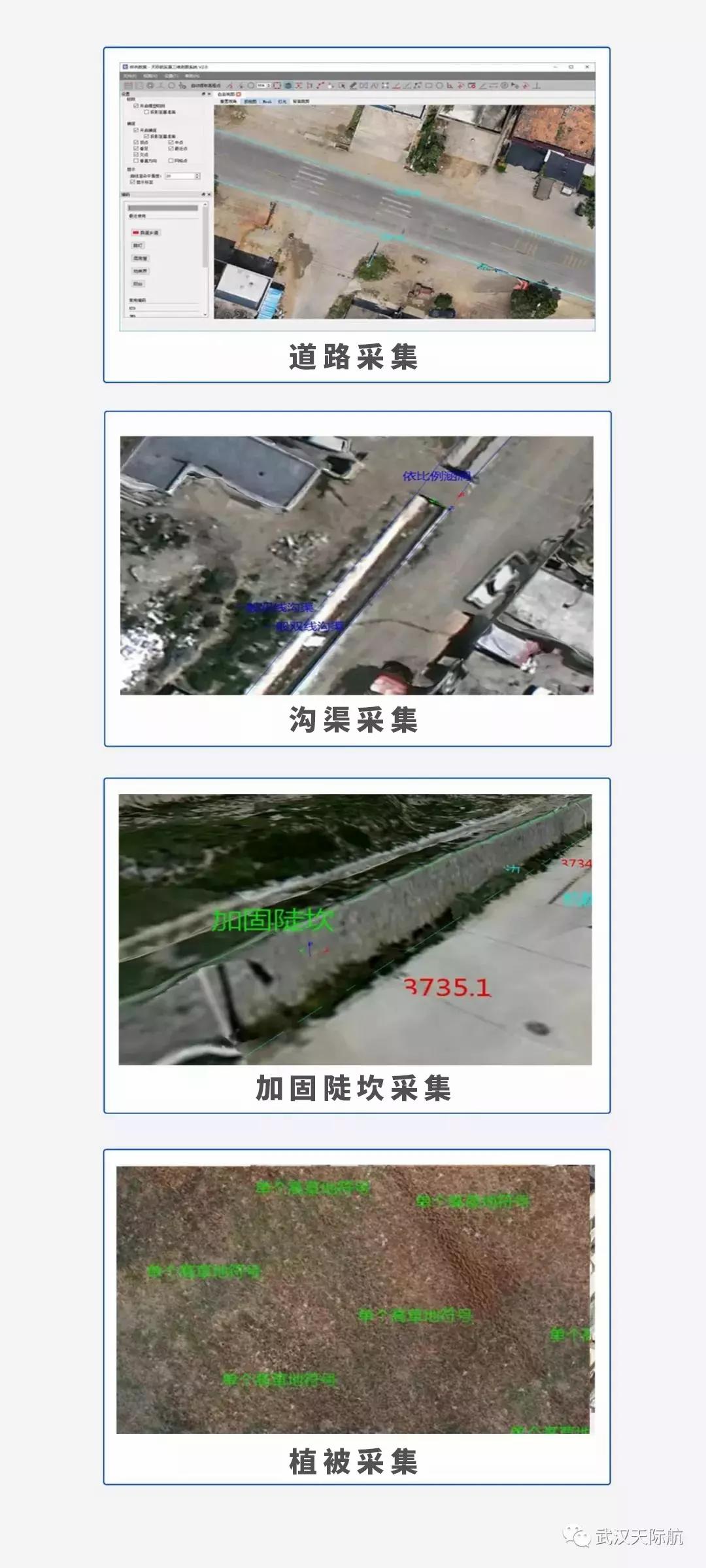

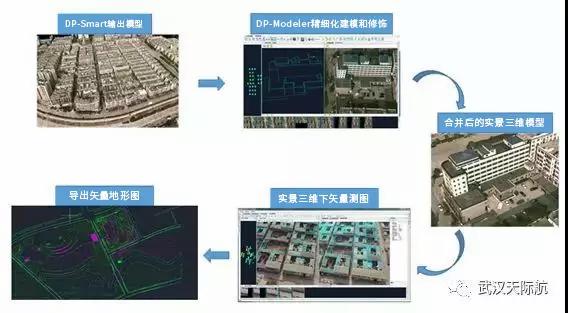

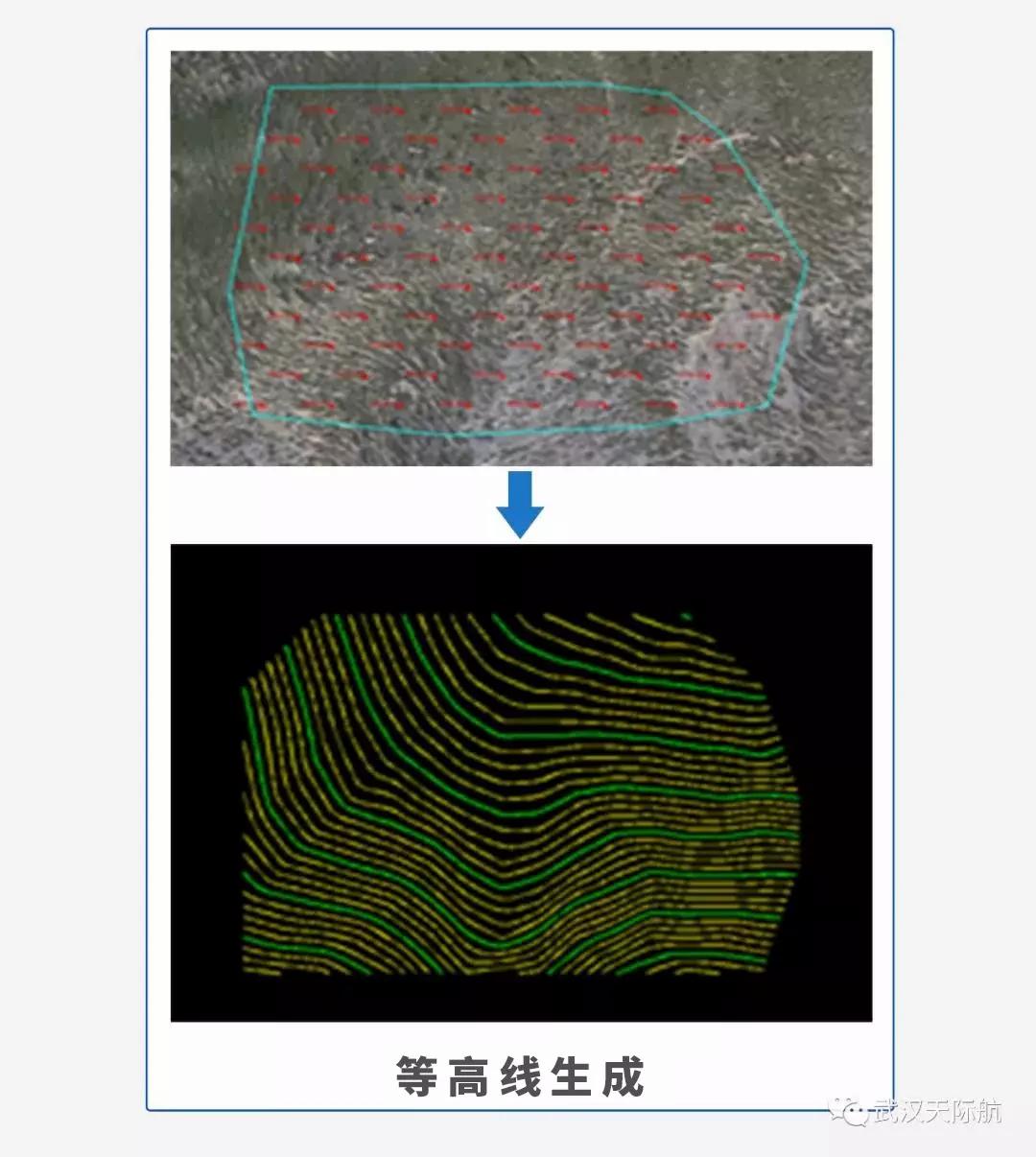

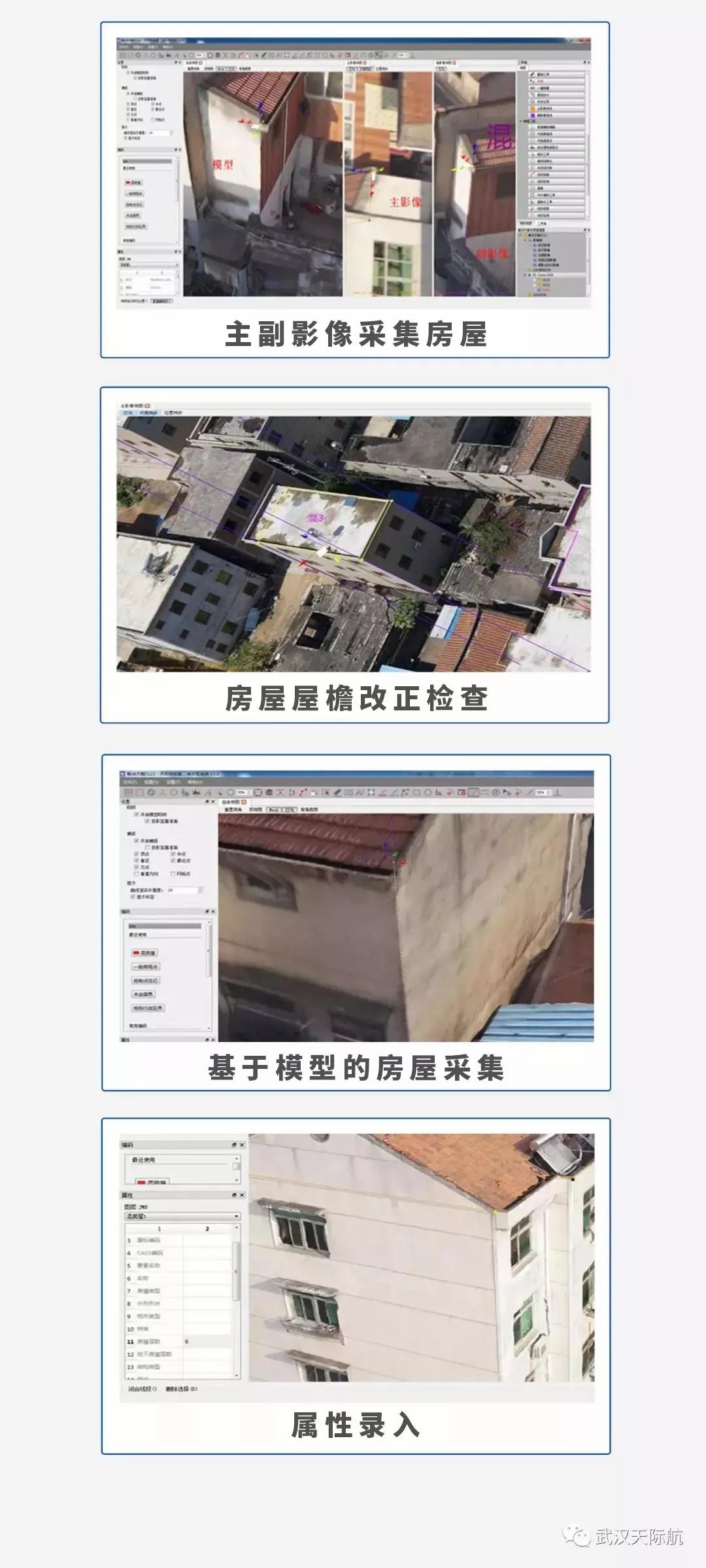

在漳浦的實景三維模型中，采用天際航圖像快速建模系統DP-Modeler和天際航實景三維測圖系統DP-Mapper，進行接下來的內業工作。

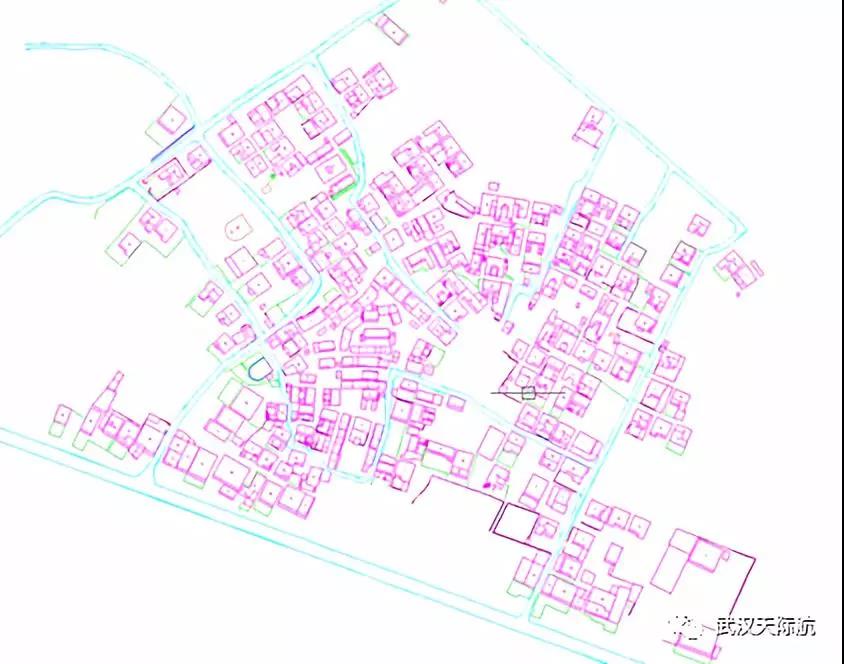

經過內業建模、測圖作業后，項目小組最終得出漳浦的1:500宅基地大比例尺測圖成果。
項目小組接下來要進行最后的精度核檢工作，采用數據抽檢的手段，對測區的測圖成果質量進行檢測。將外業像控點采集得到的檢查點與測區地籍圖取點進行對比，計算點位中誤差，得出絕對精度。
由上圖顯示，本次測圖成果平面中誤差約為3.7厘米，滿足地籍調查的精度要求。
從漳浦1:500宅基地測量項目中，我們可以看到傳統的數據采集模式到傾斜攝影測量的模式演變的趨勢；此外，除了減少了大量的外業工作，傾斜攝影測量在成本、成圖精度以及測圖效率上與傳統測量也存在較大優勢。
