近日，自然資源部印發《新型基礎測繪與實景三維中國建設技術文件（5－7）》，為全國各相關單位扎實推進新型基礎測繪與實景三維中國建設，給出了明確技術路線圖。天際航和航天宏圖合作，全程參與了相關技術文件的主筆編制和修訂工作。

其中的核心技術文件《基礎地理實體數據采集生產技術規程》，為合理利用多源數據高效率生產地理實體，規范技術方法與流程，對采集生產過程中的作業要求、流程、質量控制、成果歸檔等環節做了全面的頂層設計。

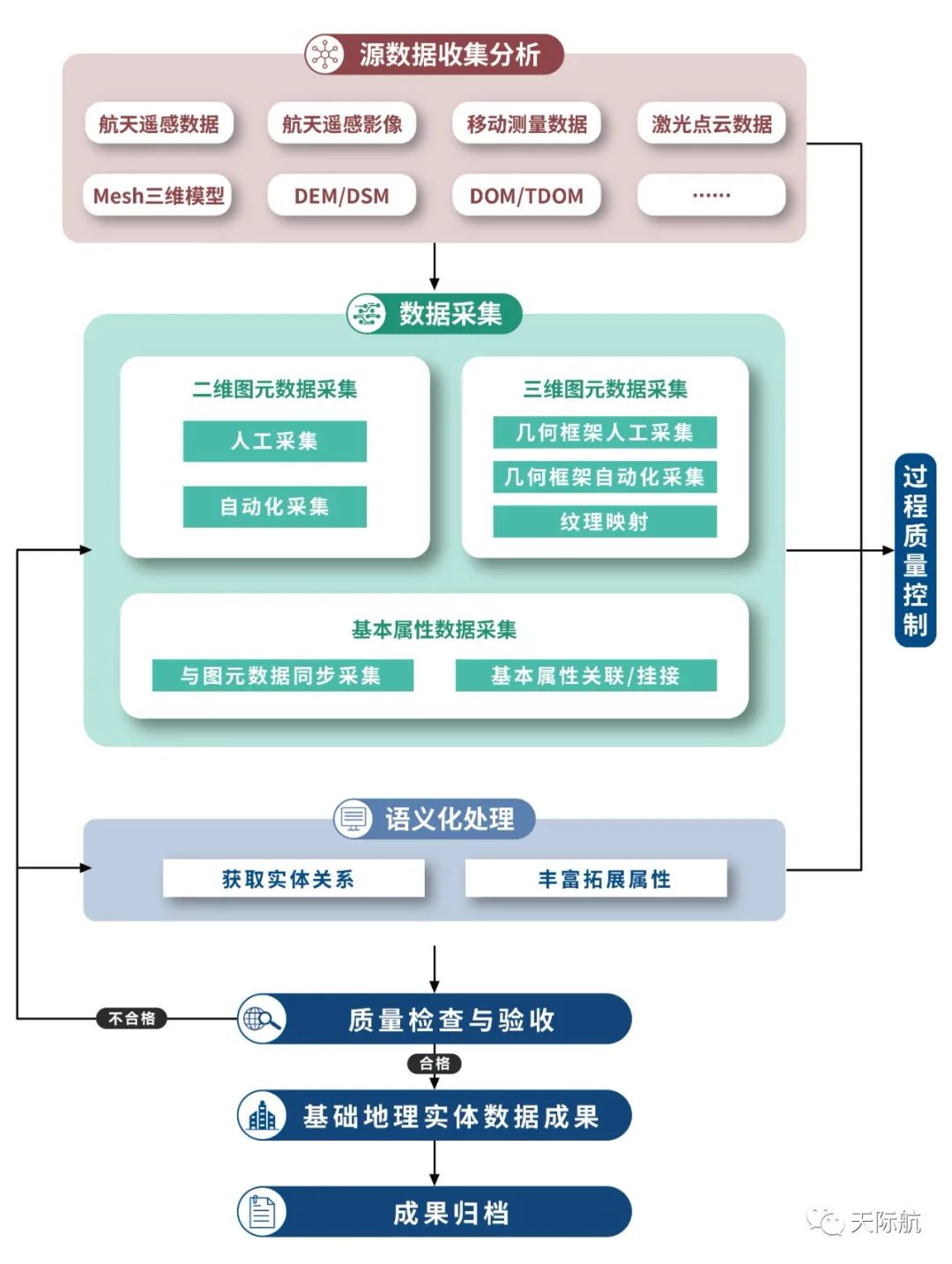

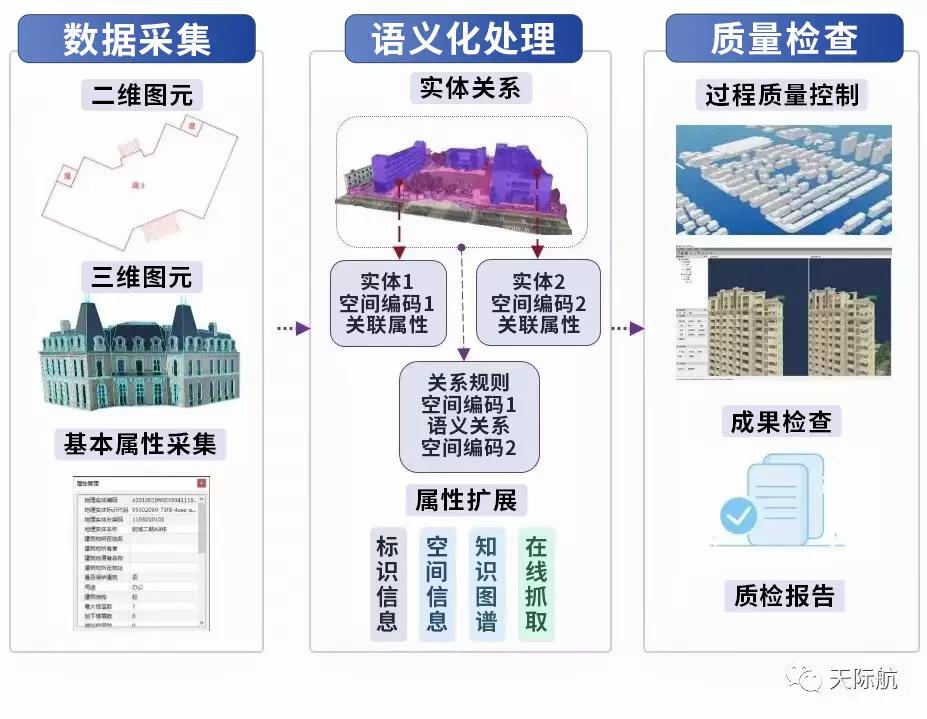

基礎地理實體數據采集作業流程圖

新的技術規程，改變了傳統的直接以要素為對象的采集作業方法，確立圖元采集、屬性采集、實體語義化處理等關鍵環節。規程明確了圖元為地理實體的幾何構成單元，包括二維圖元（矢量）和三維圖元（單體化），一個實體可以包括一個（類）或多個（類）圖元，結合實體關系和屬性（基礎和擴展屬性），建立完善的基礎地理實體數據庫，并成為國家重要數字空間基礎設施的核心組成。

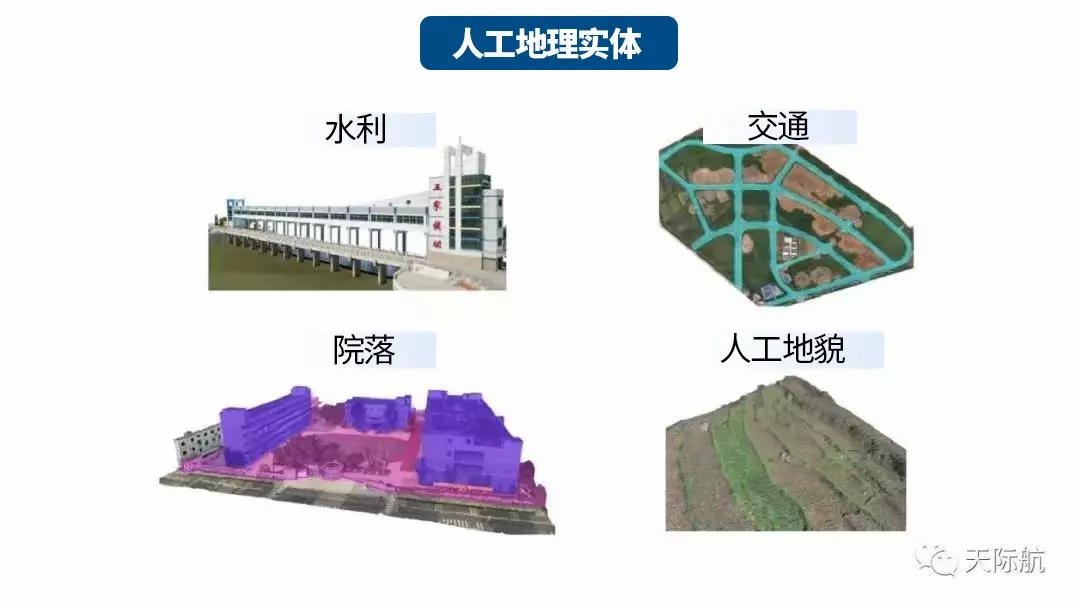

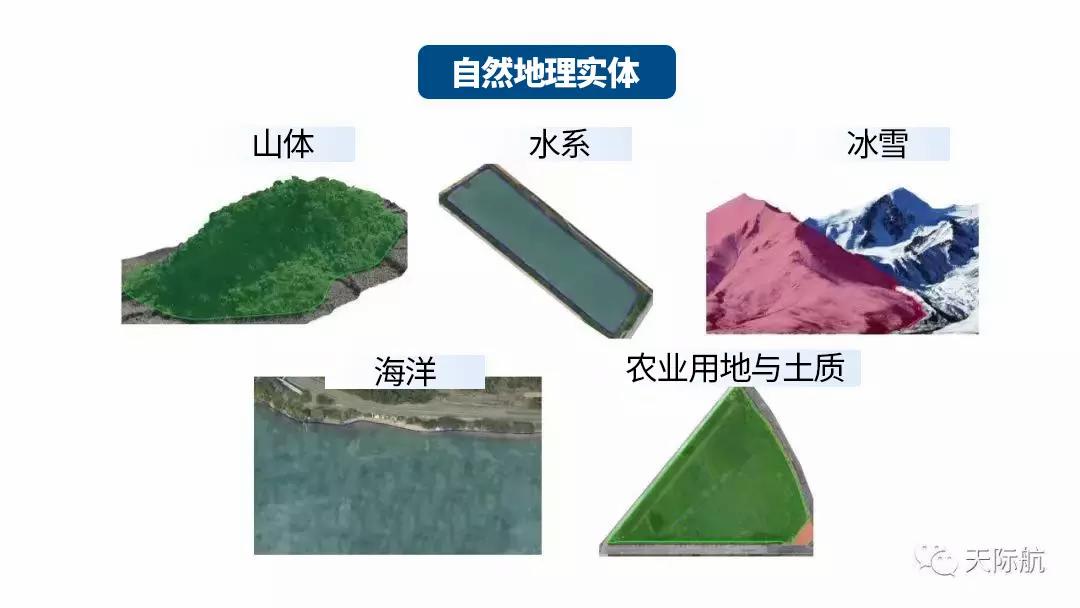

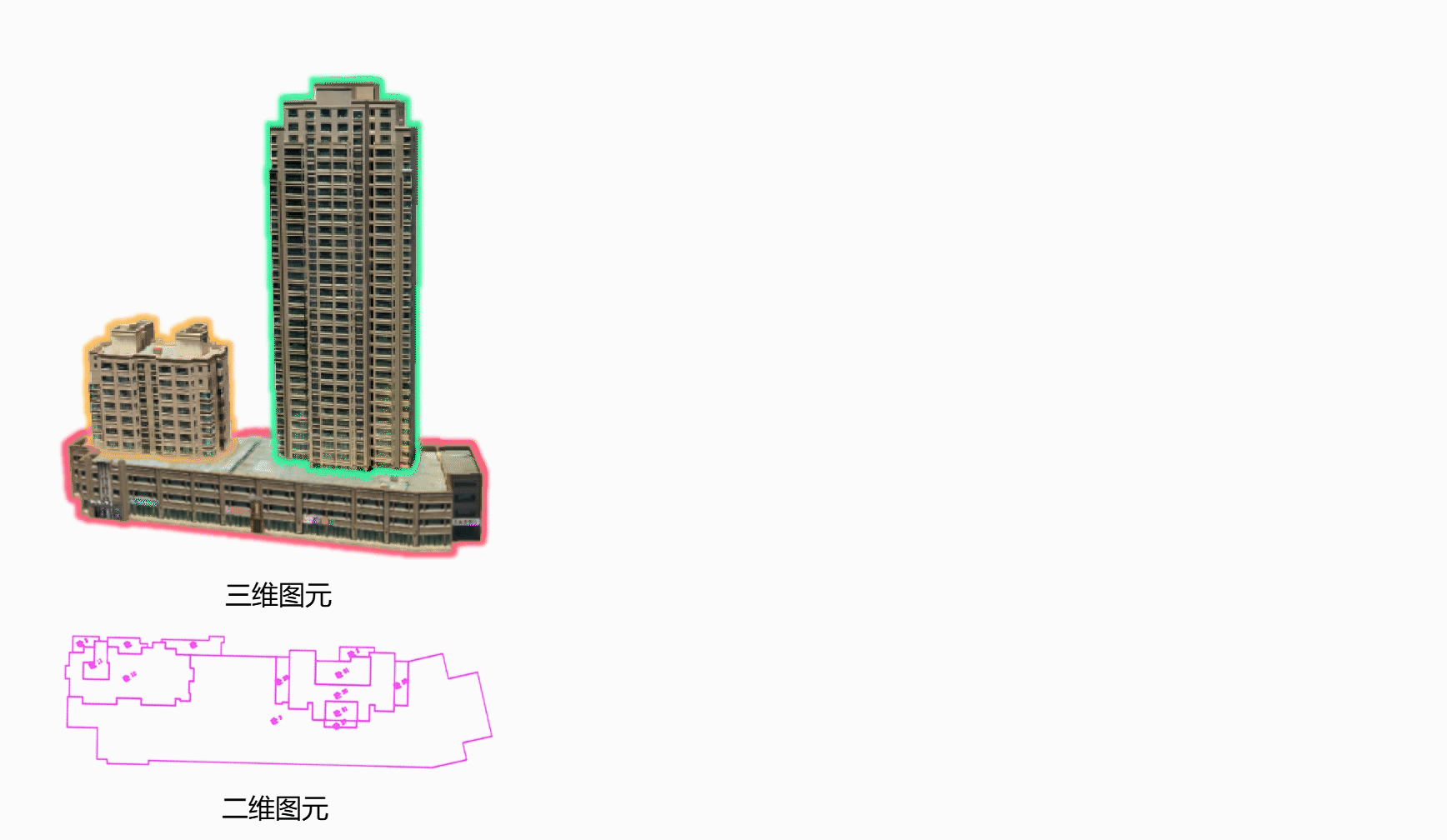

基礎地理實體定義

新型基礎測繪生產體系平臺通過前端工具，調用后端服務，實現對整個作業流程的任務協同管理、質量管理，并對現有的基礎測繪、航測的生產工藝、技術、流程進行改造優化，保證新型基礎測繪產品生產的效率和成果質量。

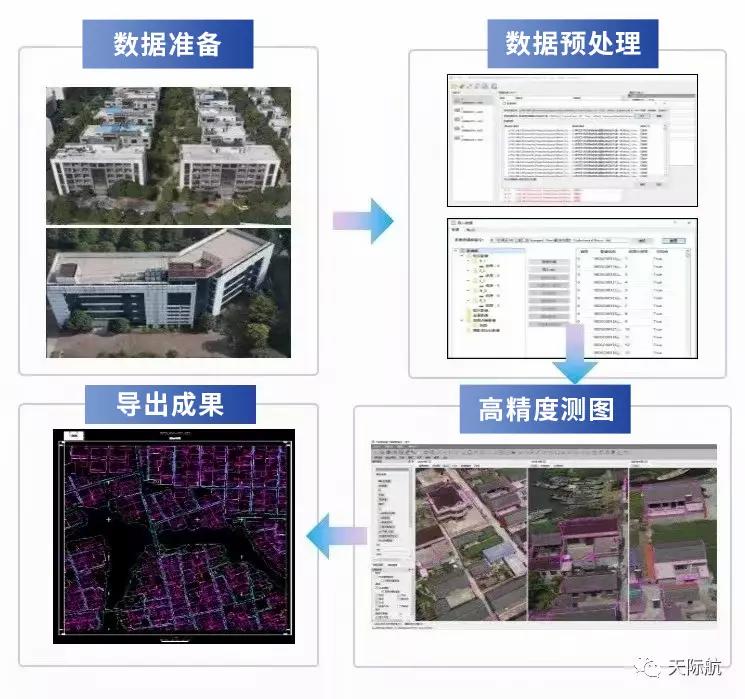

01 二維圖元數據采集

基于實景三維模型和多角度影像采集，自動優選最佳交會(huì )角影像，實現高精度二維圖元采集。采集完成后經建庫處理進入到基礎圖元數據庫。

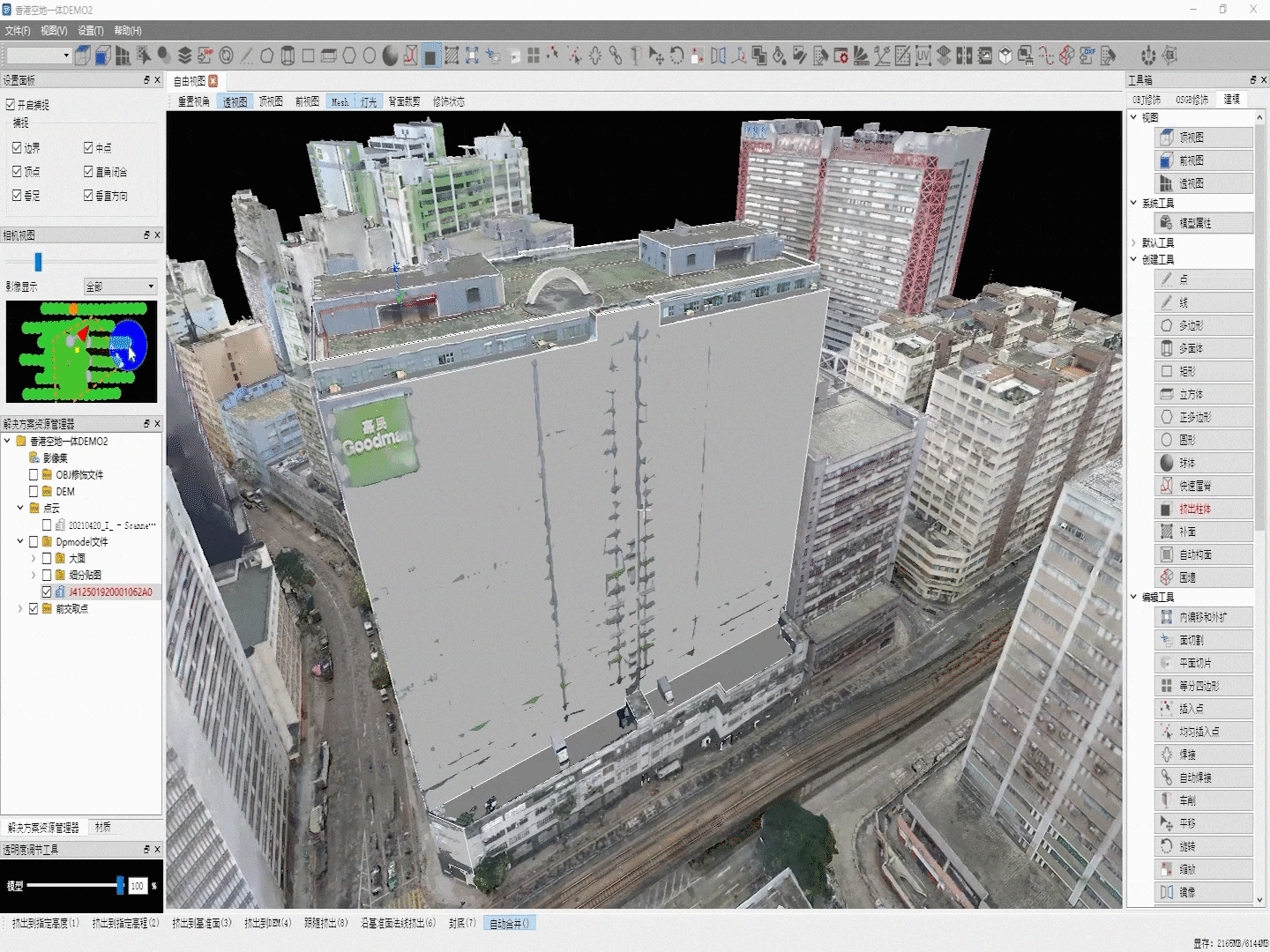

人工采集

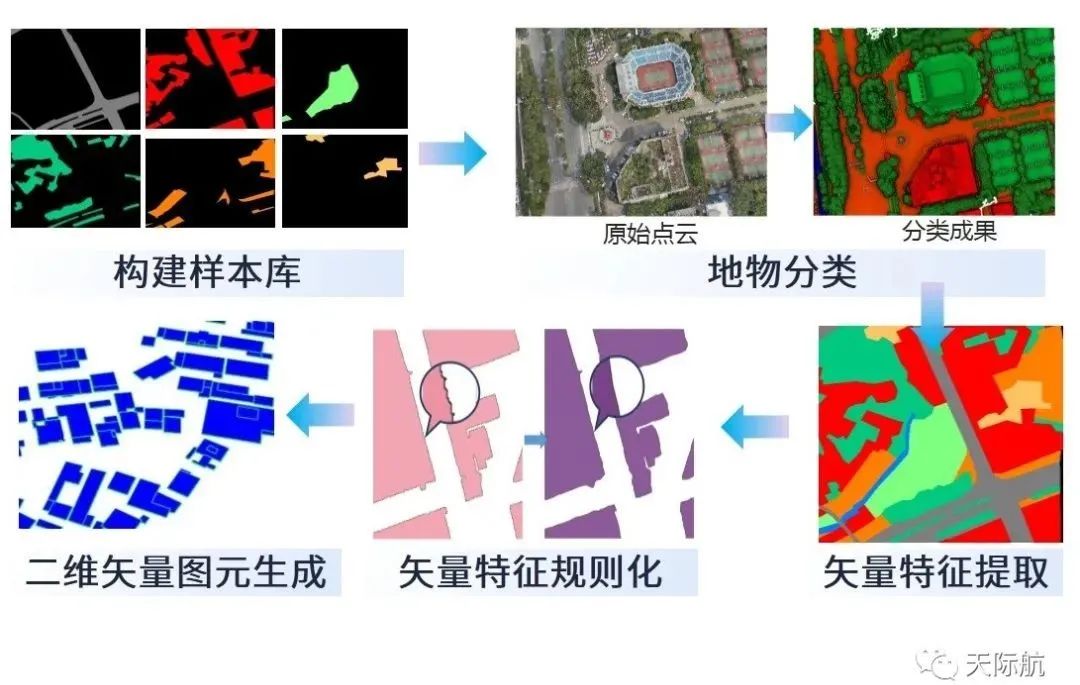

自動化采集

02 三維圖元數據采集

以三維Mesh場景數據為基礎，對幾何框架進行人工采集，亦可根據采集到的二維圖元，與Mesh數據進行疊加運算，DP-Modeler的圖元生產模塊可根據用戶需求自動生成多種三維單體化圖元數據，滿足二三維圖元采集的幾何一致性。采集工藝涵蓋邏輯、切割和重建單體化三種類型。

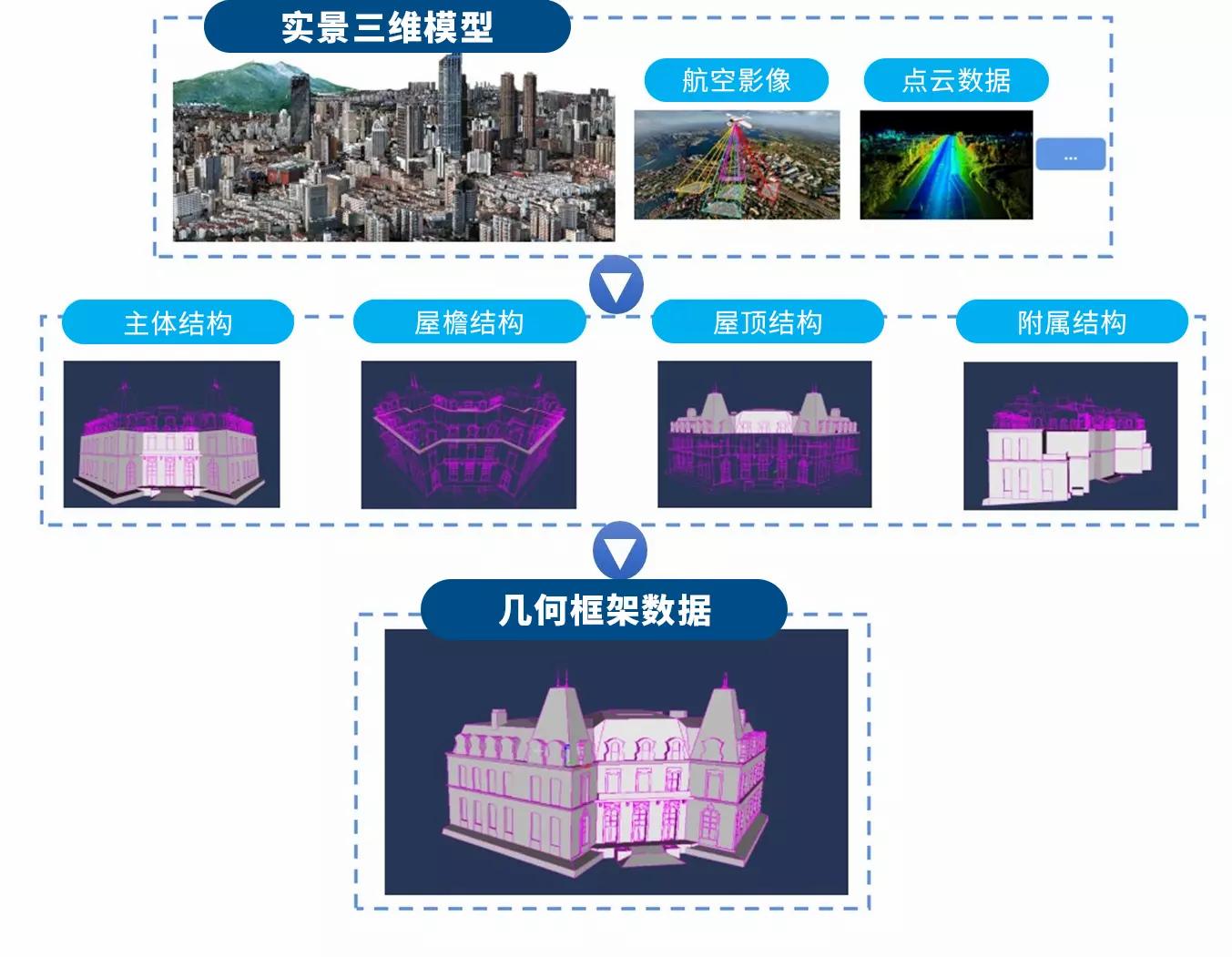

幾何框架人工采集

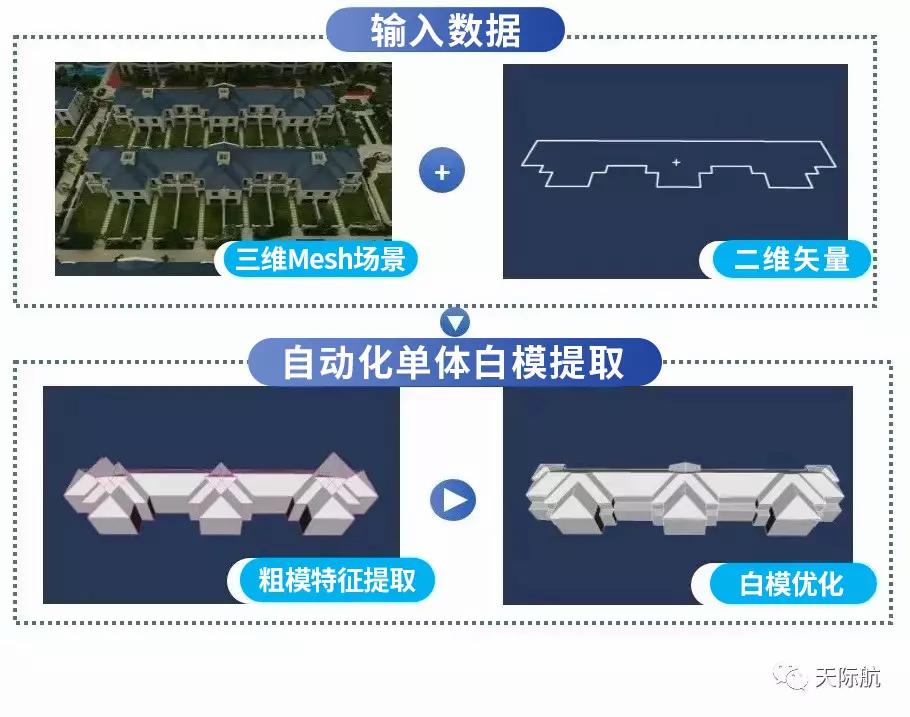

幾何框架自動化采集

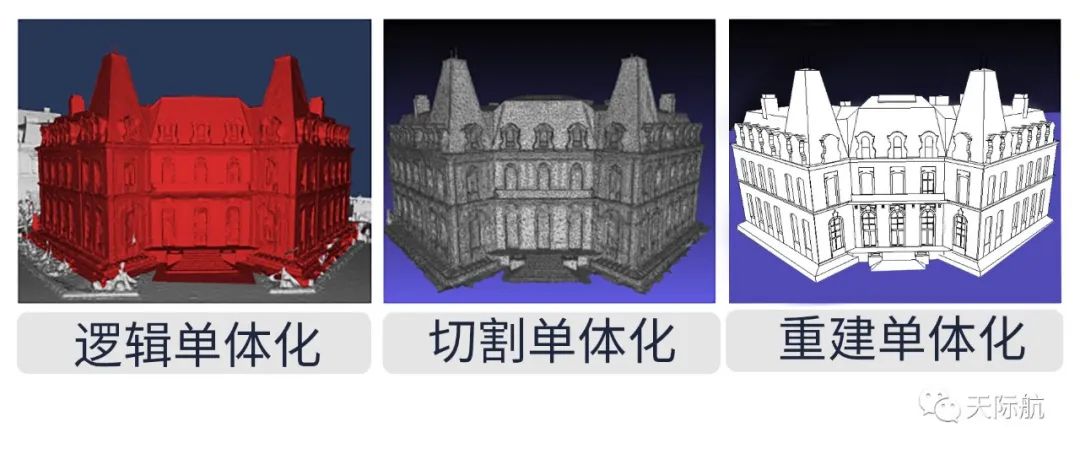

不同單體化工藝的實體表達

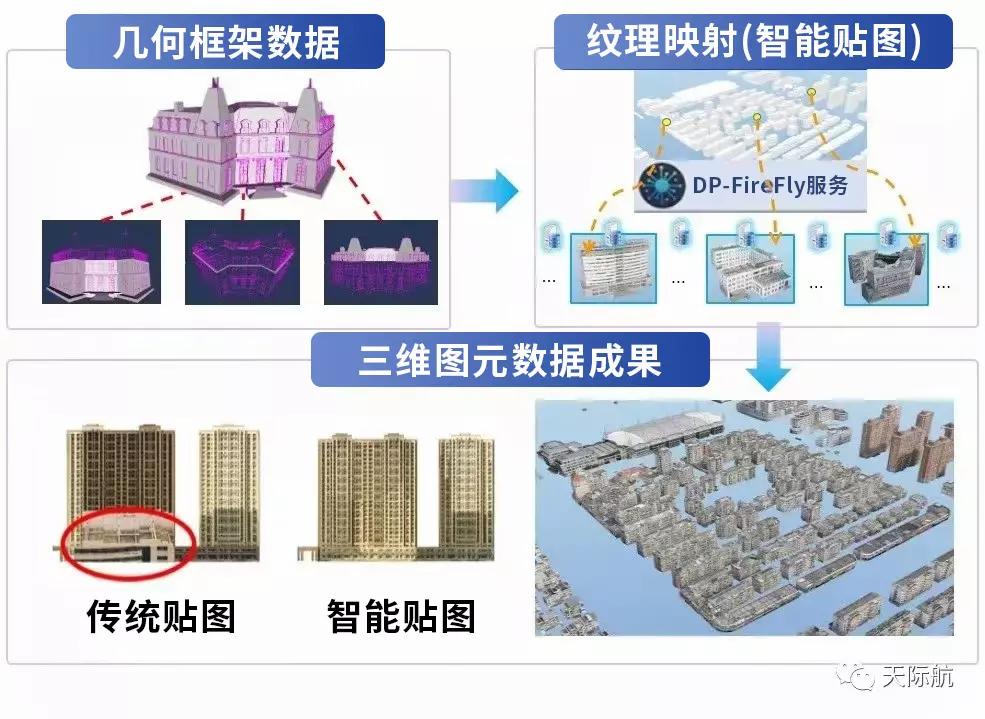

03 紋理映射

多視角影像受天氣、光照、時段等影響，三維圖元紋理編輯工作量巨大（通常占整個項目成本70%以上）。DP-Firefly使用先進的三維圖像智能融合算法，解決黑面、遮擋、色差、接縫等問題，極大提升貼圖效率，減少五倍以上的人工。

04 屬性數據同步采集

在圖元的采集的過程中同步采集該圖元的基本屬性數據，屬性存儲在相應文件屬性表或數據庫的關系表中，并與圖元實現唯一關聯。

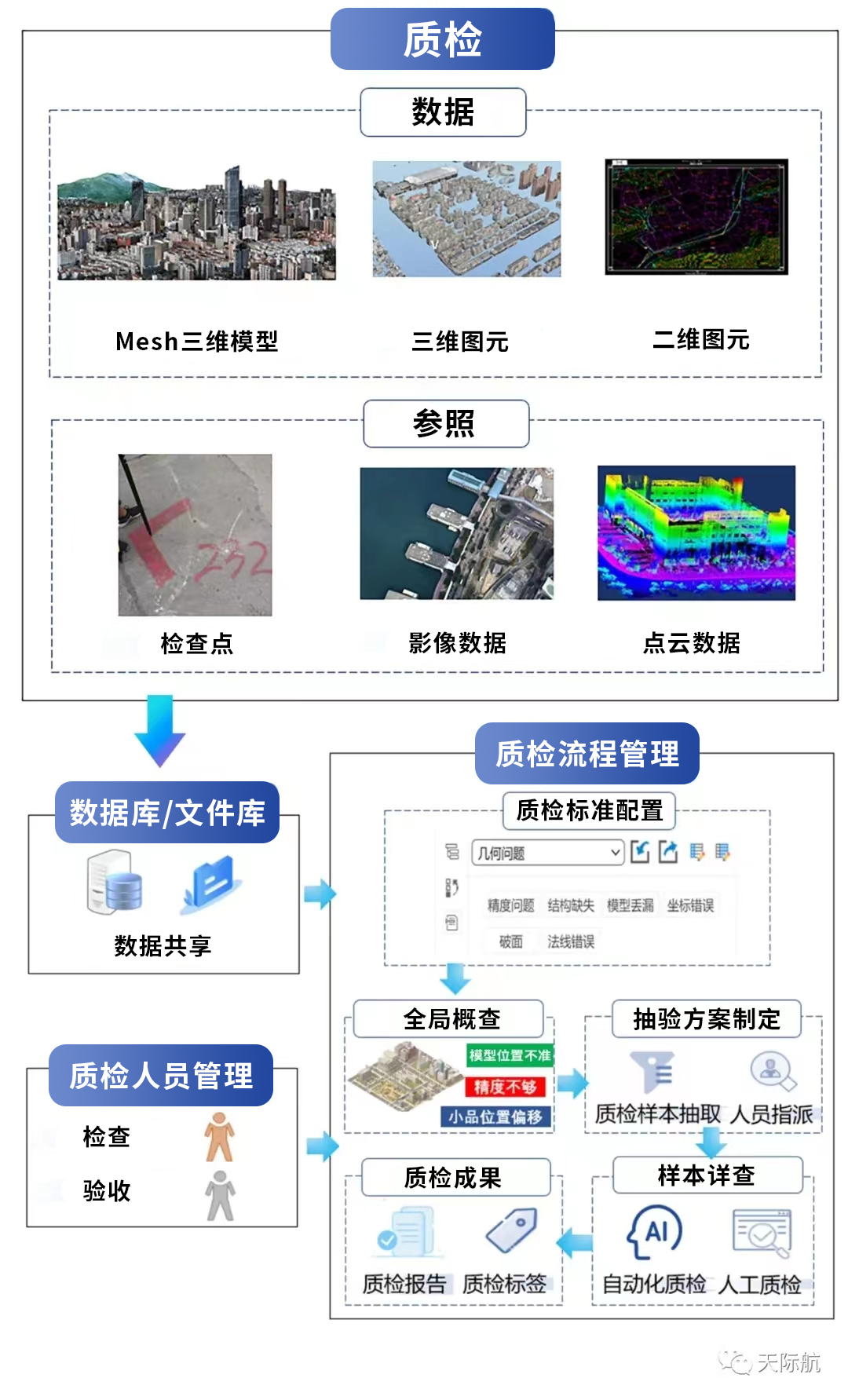

05 質量控制

利用分布式存儲和計算以及微服務技術，實現海量新型基礎測繪成果數據的網絡(luò )協同質檢作業，滿足生產部門各級質檢管理需求，使其具備快速自動化質檢能力。

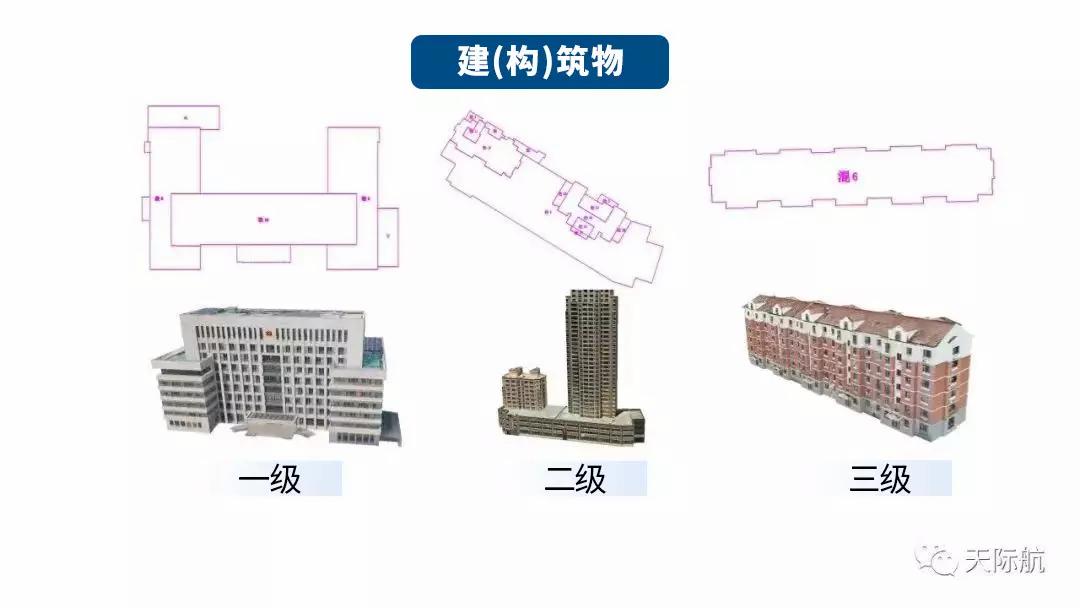

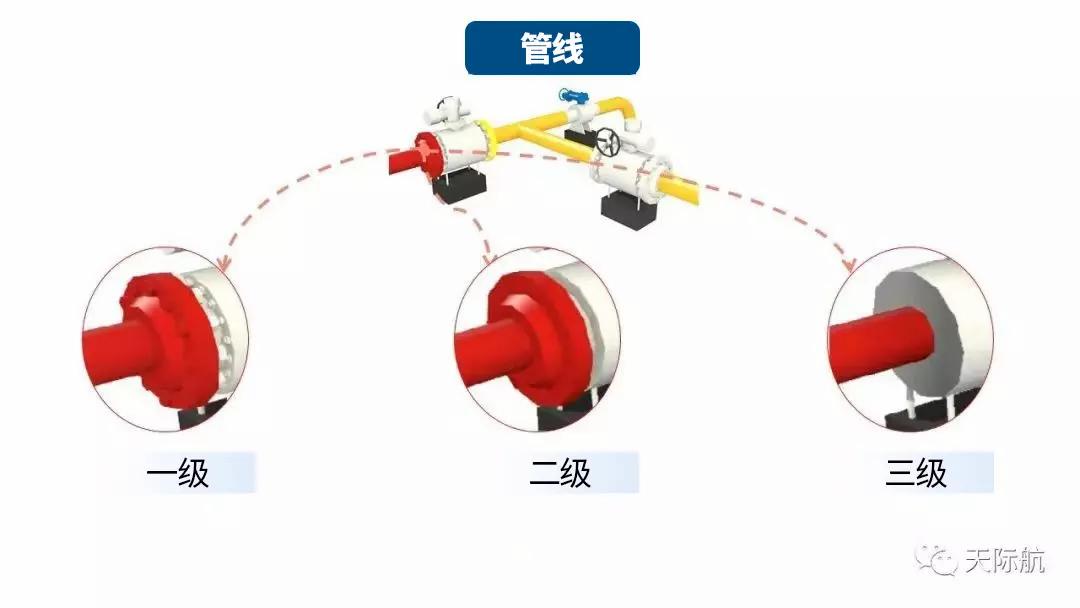

06 實體示例

天際航的新型基礎測繪生產體系，通過高效、開放的協同生產平臺，建設可持續更新的場景庫、圖元庫、實體庫，助力廣大測繪生產單位的轉型升級，形成“一庫多能、按需組裝、定制服務”的新型基礎測繪核心能力。
